一、概述
LYHF-8BW1~8BW2 无线阀控纯净水冷水水表,在精确计量的基础上,实现水计量数据采集、信息远传交互和阀门开闭功能,使用无线通讯方式,无需布线,方便施工安装,非常适合现代物业的管理需求。
机械计量部分的计数器结构为干式结构,计数机构真空密封,表度盘字轮不受水质影响,读数永久清晰。字轮显示计数值精度高。
二、技术指标

  • 温度等级: T30;
  • 水压等级: MA P10;
  • 符合GB/T 778.1~5-2018 《饮用冷水水表和热水水表》标准 ;
  • 电子装置符合《电子远传水表》(CJ/T 224-2012)标准;
  • 敏感度等级 : U0/D0;
  • 气候与机械环境等级 : B级;
  • 电磁环境等级:E1;
  • 温度等级:T30 。
          技术参数:
分类 1 2
数据采集方式 光电直读
工作电压 3.6V
通讯方式 LoRa NB-IoT
工作频率 488~502MHz 850M/900M
调制方式 LoRa扩频调制
发射功率 50mW 23dBm±2dB
接收灵敏度 -117~-119dBm@5kbps -129dBm±1dB
休眠电流 <4uA <15 uA













   型号 口径
mm
 最大流量Q4
m3/h
常用流量Q3
m3/h
 Q3 /Q1  分界流量Q2
   L/h
 最小流量Q1
    L/h
准确等级

LYHF-8BW

   8

    1.25
     1 100 16.0 10.0 2级
160 10.0 6.3
200 8.0 5.0

    最大允许误差:
a)低区(Q1Q<Q2)的最大允许误差为 ±5%;
b)高区(Q2QQ4)的最大允许误差为±2% 。

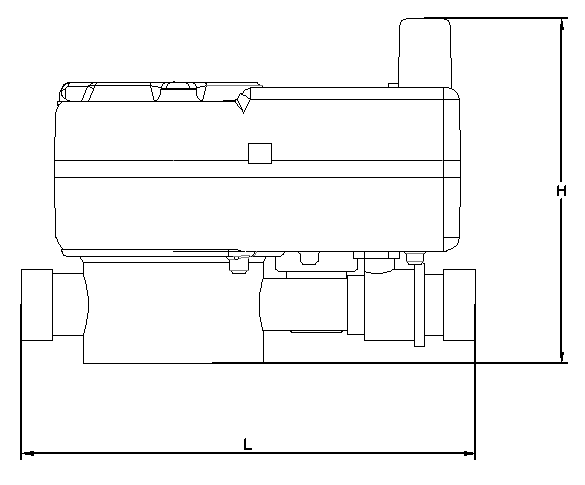

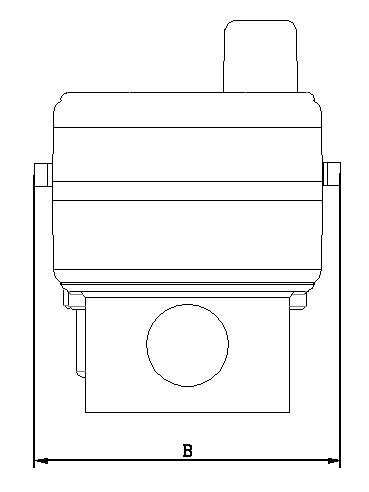

 三、外形尺寸及重量
型号 口径 长L 宽B 高H 接管螺纹 重量
mm R kg
LYHF-8BW 8 165 98 126 R 1/2 1.1






注:外形尺寸及重量只作参考,具体以实物为准。
四、安装与使用
1.安装位置要避免曝晒、冰冻、污染和水淹,以便拆装。在冰冻期间,需将水表进水端阀门关闭,出水端放水阀和水龙头打开,以防水表因冰冻损坏。
2.水表必须水平安装,使字面朝上,箭头方向与水流方向一致。为计量准确,水龙头应高于水表。
3.新装管道务必把管道内石子、泥沙、麻丝等杂物冲洗干净后方可安装水表,以免造成水表故障。
4.水表不应直接与管道连接,水表与管道间应通过接管、密封垫圈、连接螺母连接。拆装水表时,切不可用力硬扳,以免扭坏表壳。
5.水表长期使用后,如因杂物堵塞或零件磨损等原因引起误差,须检修后使用。水表上的铅封用户不得启动,发现不正常现象请及时与管理部门联系。
6. 若智能水表出现电子显示与字轮不相符的现象或电子部件故障,以字轮计量为准。因无线传输特性,水表箱推荐使用塑料表箱,不允许使用全封闭的金属表箱。
7. 水表安装处的任何一侧或障碍物与水表/相关管件的至少一个侧面之间应留有不少于一个管道直径加300mm的间隙。且水表上方必须要有200mm空位,方便更换电池。
、水表常见故障及解决方法
1.电池低电压报警,需更换电池。
2.通讯不上,排查是连续通信不上还是间歇性通讯故障,排查平台软件、集中器或手持机是否正常。
3.出水量明显减少,可能是水压偏低、滤网堵塞,须清洗水表。
4.不用水时,如表有微小走动是由于管道中水流压力不够稳定或由其它原因所引起的。
5.水表停走,可能是异物卡住活塞、零件磨损或损坏,须更换水表零部件。
上述水表故障,必须具有资质的人员经过培训的专职人员处理,3~5项故障需重新检定后方能安装使用。
六、运输与贮存
1. 水表运输不应受到剧烈冲击。保存水表应该在原包装内,保存环境温度-20℃~50℃,相对湿度≤90%,空气中无腐蚀性气体。
2.水表在仓库中存贮,叠放高度不得超过五箱。
七、声明
用户不得擅自拆卸铅封,否则按破坏处理。
本公司有对本说明进行更改和修订的权利,若有更改恕不另行通知,一切以实际产品为主。
  附 件   随同每只水表随同以下附件
    接管、螺母、密封垫圈各2件  (特殊客户随约定)
注:客户自购买之日起(以发票日期为准)一年内,如安装合理、使用正确,确因产品质量引起的故障(冰冻除外),在铅封完整的情况下本公司负责修理调换,并负担往返运(邮)费。
八、安装示意图
